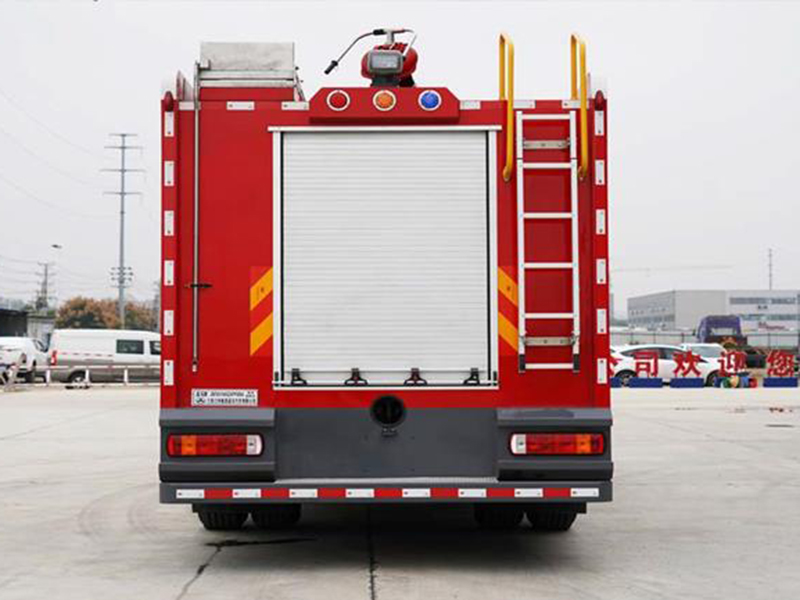

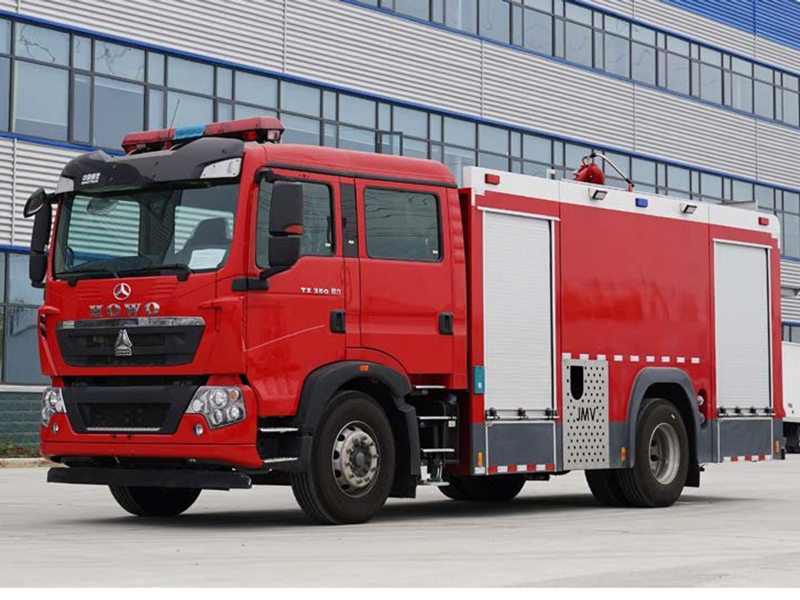

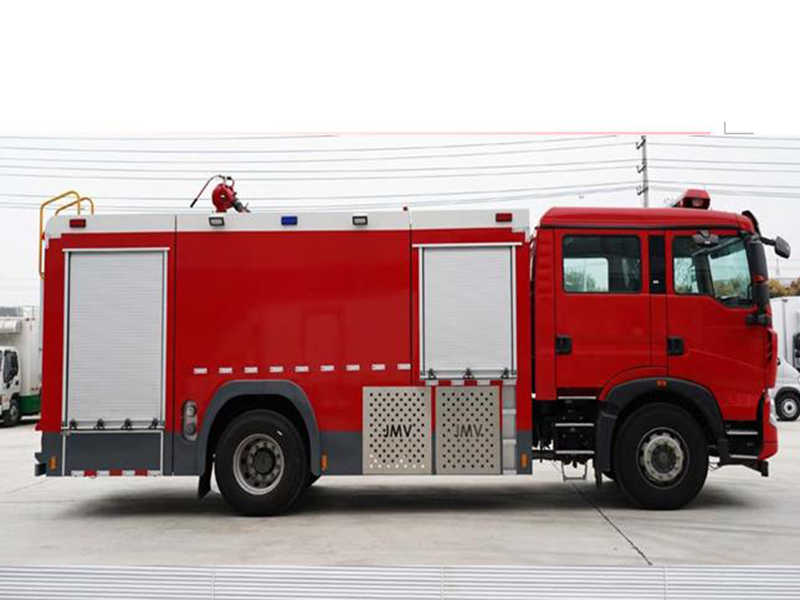

晶马豪沃8吨泡沫消防车（常压泵）

一、整车参数

外廓尺寸（mm）：8890×2540×3580总质量：19300kg

载液量：8000L

消防泵额定流量：60L/s  1.0MPa 消防炮额定流量：48L/s             1.0MPa 消防炮射程：≥60m（混合液） 接近角/离去角：15°/9°

二、底   盘

型    号：ZZ5207TXFV471GF5

驱动型式：4×2 轴  距：4700mm

**车速：100km/h

发动机型号：MC07H.35-60 (国六)（柴油） 功    率：257kW

三、驾乘室

结    构：平头、四开门双排驾驶室

座位设置：前排 2 人(含驾驶员)，后排 4 人

设    备：除原车设备外，加装有 100W **报器、回转**开关、取力器**开关及指示灯。

四、容   罐

容    量：水:5900kg ,泡沫：2100kg

材    质：水罐为优质碳钢板，经高科技防腐处理 结  构：钢板焊接式，内设防荡板

设    备：² 2 个人口孔，带有快速锁紧及开启装置

² 2 个溢流装置

² 2 个液位指示器

² 2 个排污口，手动阀**技术要求：符合 GA39 的有关规定

五、消防泵及管路系统

型    号：CB10/60 常压消防泵（上海茸申）流 量：60L/s

压    力：1.0Mpa**吸深：7m

引水时间：≤50s 安装形式：后置式

泡沫比例混合器：PH48

v 管道系统

外进水管路：泵后侧有 1 个外进水口，其管径 Φ150mm，接外吸管，内扣接口（闷盖密封）；吸水管 Φ150×4m(2 根)。

内进水管路：1 个 Φ150mm的后进水，由罐体进入消防泵，装 1 只 Φ150mm

蝶阀，连接液罐与水泵。

出水和注水管路：

²  2 个 Φ80mm 球阀和2 个 Φ65mm 球阀**的常压出水口；

²  1 个 Φ89mm 的炮管路，采用 Φ89mm 挠性接头，并用球阀**。

²  1 个 Φ76mm 的内注水管路，可通过水泵直接向罐内注水；

²  两侧各设有 1 个 DN80、1 个 DN65 外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

六、取力器

型    号：全功率取力器

操    作： 电磁阀**,驾驶室仪表板上装有取力器工作指示灯及开关

润滑方式： 飞溅式油润滑

七、消防炮

型    号  PL8-48 型消防炮（成都威斯特消防炮）

流    量：48L/s

射    程：混合液≥60m 压  力：1.0Mpa

回转角度：水平≥360°，俯仰-35°～75°

八、器材箱及泵房

材    质：骨架为优质型钢

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。 开  门：器材箱左右后三侧均有铝合金卷帘门，轻便可靠、噪声小。

器材布置原则

v  按战斗编成和战斗展开设计器材集成；

v  按人体工程学原理设计各种器材托架；

v  按使用逻辑关系和使用频率放置器材；

v  站在地面或踏板上 2 个动作内取用任何器材。

器材布置特点

v  可选配备铝合金抽屉、水平旋转托板、翻转器材竖托架、使各种器材放置合理，空间利用率>80%。

v  使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

九、翻转踏板

材    质: 优质 Q23** 钢材；蒙皮为花纹铝板。

结    构：采用弹簧和门止口双重锁定，安全可靠。

十、电器系统

牌照灯座：符合 GB4785 的规定，满足牌照照明需要。

驾驶室顶部：配备长排豪华**,**报器功率为 100W；**报器、**

灯、爆闪灯电路为**式附加电路，**器安装在驾驶室内。

安全标志灯：下部两侧各安装 4 具侧标志灯，两侧各一只转向灯，配有示廓灯。

十一、总体技术要求

1、 所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志；

2、 整车性能符合 GB7956《消防车性能要求及试验方法》的规定；

3、 液罐质量符合 GA39的规定;

4、 整车外观美观大方,平整度符合 GA39的规定;

5、 所有粘接平整牢固，符合企标规定。

6、 所有焊接牢固、焊后打磨光整。

60 泵、80 泵标准器材配备表

泡沫消防车（其它器材同上）另外加配
