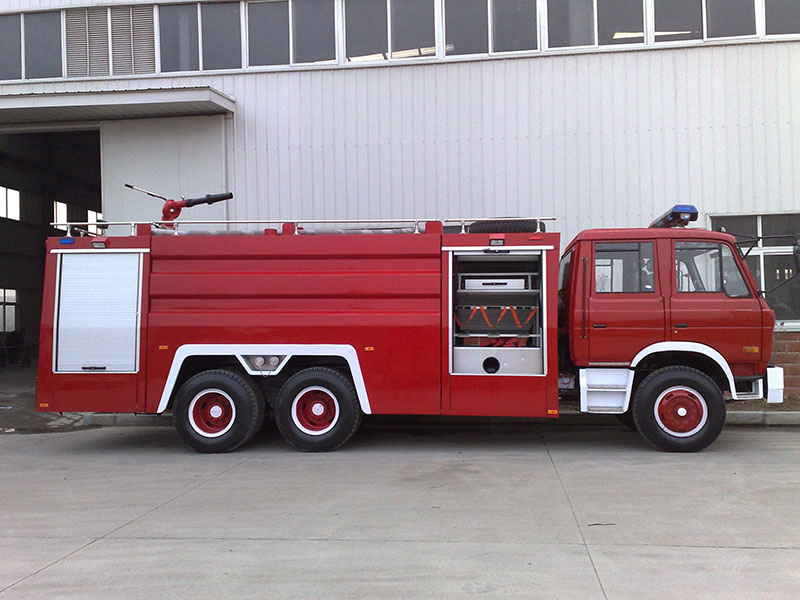

东风1208泡沫消防车

底盘

1.厂家：东风汽车有限公司

2.型号：EQ1208二类底盘

3.驱动型式：6×4

4.轴距：4325+1350mm

5.发动机型号：EQB210-30康明斯柴油发动机

6.发动机生产厂家：东风康明斯发动机有限公司

7.功率：（210马力）

8.满载总质量：21850kg

9.额定载质量：12000kg

10.整备质量：8400kg

11.**车速：≥90km/h

12.外型尺寸：长×宽×高9760×2490×3400mm

2、驾驶室(乘员室)

结  构：四开门整体长头双排驾驶室，全钢框架焊接结构。

座位设置：前排2人，后排3人。

设  备：除原车设备外，100W**报器、回转**开关、取力器

**开关及指示灯。

3、水罐

1）容量: 10000L

    2）材质: 碳钢整体磷化处理，设计厚度为4：4：3（底板：侧板：防荡板）。

3）罐体固定：与底盘车架钢性联接。

4）设置

人孔：   设DN450人孔一个，带有快速锁定/开启。

溢流口： 设DN50溢流口一个。

放余水口：设一个DN40水罐放余水口，配球阀。

注水口：  在车的左右两侧各接一只DN80接口,带闷盖。

4、泡沫罐:

1）结构：与水罐一体

2）容量: 2000L

    3）材质: 碳钢整体磷化处理，设计厚度4：4：3（底板：侧板：防荡板）。

4）设置人孔：  设DN430人孔1个,带有快速锁定。

溢流口：设DN50溢流口一个。

放余水口：设1 个DN40泡沫罐放余液口，配球阀。

5、消防泵

型 号：CB10/60型

流 量：低压60L/s

压 力： 1.0MPa

引水时间：≤35s（吸深7m时）

安装形式：后置式

泡沫比例混合系统:

形式：手动泡沫比例混合系统，混合比例3%、6%

 型号：PH48，总成外购。

6、消防炮

型  号：PL48消防车专用泡沫消防炮

压  力：1.0MPa

流   量：40L/s

射   程：水≥65m  泡沫≥60m

回转角度：水平360°，俯仰-30°～80°

操作方式：手动

7、管路系统

   内进水管路：1个Φ150mm的后进水，由罐体进入消防泵，装1

   只Φ150mm蝶阀，连接液罐与水泵外进水管路：泵外进水口管径

   Φ150mm，并配有8米吸水管总。

出水管路：※ 水泵有2个Φ80mm球阀**的支线出水口（闷盖

密封）；

※ 水泵有2个Φ65mm球阀**的干线出水口（闷盖密封）；

※ 1个Φ100mm的炮管路，采用Φ100mm挠性接头，并用Φ100mm

球阀**。

注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐

内注水；

※ 在车身两侧各有1个Φ65mm的外注口；

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水

阀。

冷却水管路：为使取力器在工作中应付各种复杂情况， 配有冷

却水管路及不锈钢球阀。

泡沫管路：采用优质钢管路和不锈钢球阀。

8、取力器

型  式：夹心式全功率

操  纵：手动**

冷却方式：强制式可调式水冷

润滑方式：飞溅式油润滑

9、泵房、器材箱

材 质：骨架、蒙皮为优质钢材，泵房壁板、器材箱底板及四壁

面板均为优质钢板。

结 构：泵房、器材箱为全钢框架焊接结构，器材箱左右两侧及

泵房左右后三侧均有铝合金帘子门。

10、附加电器系

※ 驾驶室顶部前端为长排**。

※ 车辆两侧上方各配有两盏爆闪灯，下方安装安全标志灯，配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、泵房内装有照明灯，并符合GB4785规定。

※ **报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板

上装有：真空表、压力表各1只；消防泵转速表1只；液位指示

装置2个；泵房及器材箱灯开关等（仪表板设于泵房内）。

二、制造工艺

1、整车油漆采用国产优质漆；

2、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；

3、整车性能符合GB7956《消防车消防性能要求及试验方法》的

规定；

4、液罐符合GA39.4-92的规定；

5、车顶设有防护栏板、防滑花纹板；

6、车辆后尾部右侧设有上下人梯。

三、器材布置要求与配置标准

※ 站在地面或踏板上2个动作内取用任何器材。

※ 器材布置紧凑、装夹牢固，取用方便。

※ 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中

所有器材。

※ 备胎安装在车尾下方。

※ 常规器材：见附表一

四、随车文件

※ 底盘使用说明书

※ 底盘质量保修卡

※ 底盘维护保养手册

※ 底盘合格证

※ 随车工具清单

※ 消防车交接清单
五、质量保证

为贯彻“用户**上”的宗旨，本厂本着为用户服务，对用户负责，

让用户满意，使用户放心的原则，郑重向您承诺：

1．加强质量管理，建立完善的质量体系，确保为用户提供合格满意的产品，保证做到出厂产品达到**标准及合同要求。

2．底盘及消防泵、取力器、消防炮等主要总成件按原生产厂的

     “三包”原

则处理。

3．器材箱、泵房等保质期1年，保质期内非人为原因的损坏和生产质量问题本厂负责免费维修。

4．电器、灭火器材、液压系统为易损件，保质期三个月。

5．本厂所供产品在质包期后的维修只收取材料费。

6．本厂产品，若因设计和制造等原因引起的缺陷和损坏，一年内本厂负责免费维修。

六、售后服务承诺

1.本厂实行长期售后服务，并实行“4小时应答制”。

2.保证为用户提供优质的售前、售中、售后服务，为用户介绍产品的性能和使用要求，提供有关的技术资料，当好用户的参谋，免费为用户进行必要的产品使用知识培训和设备维护保养。

3.产品在使用过程中，发现质量问题，在接到用户通知后4小时内做出处合理意见，及时派技术人员上门解决问题。

4.培训方案

（1）交货前培训：用户可派学员在车辆生产期间到我厂实地参与整车生产。我厂提供一切方便利于学员掌握技术。

（2）交货培训：交车时我厂负责现场指导，包括底盘驾驶、水泵管路、附加电器、附加传动、附加冷却的操作等及其它注意事项。

（3）使用期间发现问题厂方负责及时解决。

5.易损件供应方案

（1）底盘易损件与当地底盘厂服务站联系。

（2）消防专用设备如水泵、炮、取力器等，在我方接到用户传真后与配套厂及时联系，按第五条提供服务。

（3）其他如专用灯泡、消防专用仪表等，在我方接到用户传真后，按第五条提供服务。

六、随车器材配备表（见附表一附表一：
