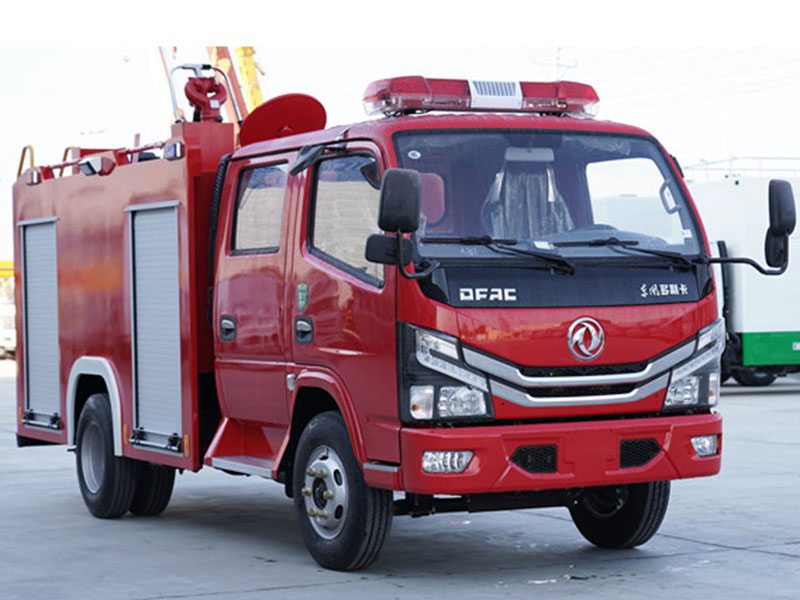

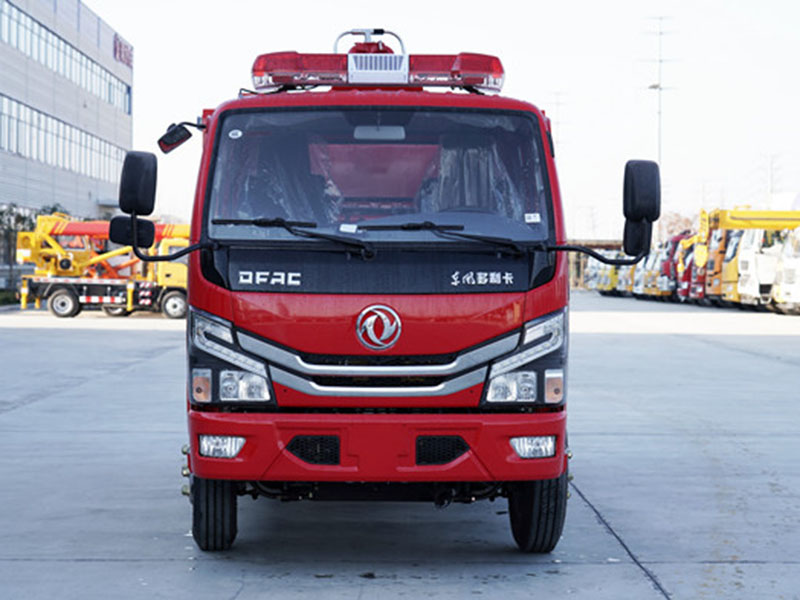

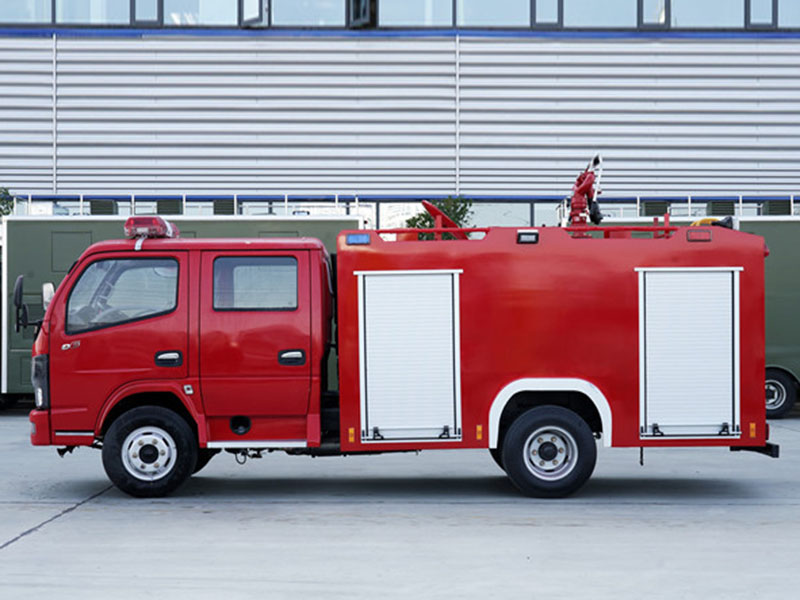

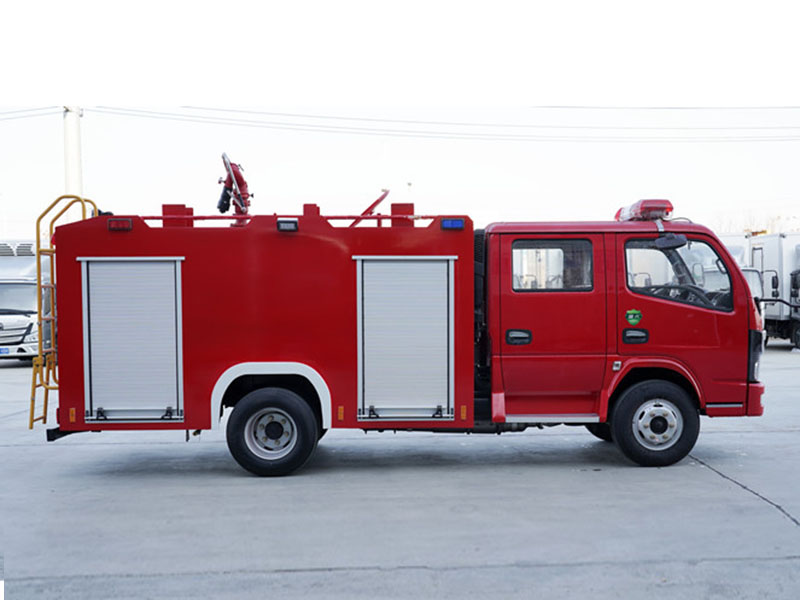

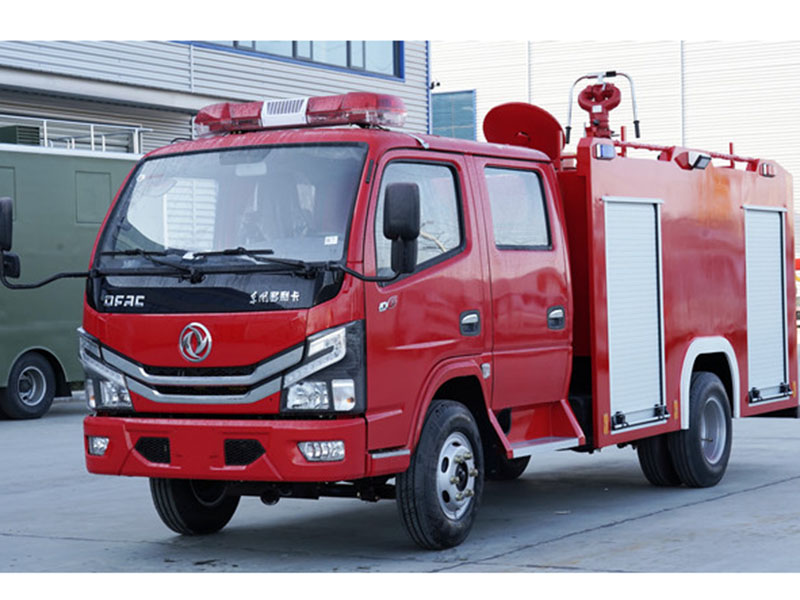

2.5吨多利卡水罐消防车

一、  底  盘

型    号：东风汽车股份有限公司/EQ1075DJ3CDF

发 动 机：安徽全柴动力股份有限公司，广西玉柴机器股份有限公司

型号：Q23-115E60，H20-120E60 ，YCY24140-60

外形尺寸（mm）：长：6223 宽：1990 高：2670
排放标准：GB3847-2005,GB17691-2018国Ⅵ

功率：85KW，90kW，103KW

驱动型式：后轮驱动

轴    距：3308mm

二、  驾驶室

结     构：双排座驾驶室

座位设置：2+3人

驾驶室内

设    备：除原车设备外,加装有取力器**开关、100W**报器、回转**开关、电台电源线桩头。

三、  容  罐

容    量：水：2100Kg

材    质：水罐：优质碳钢

结    构：框架焊接。内设防荡板

设    备：1个人口孔，带有快速锁紧及开启装置。

1个液位指示器。

1个排污口，带不锈钢球阀。

2个注水口（左右各一）

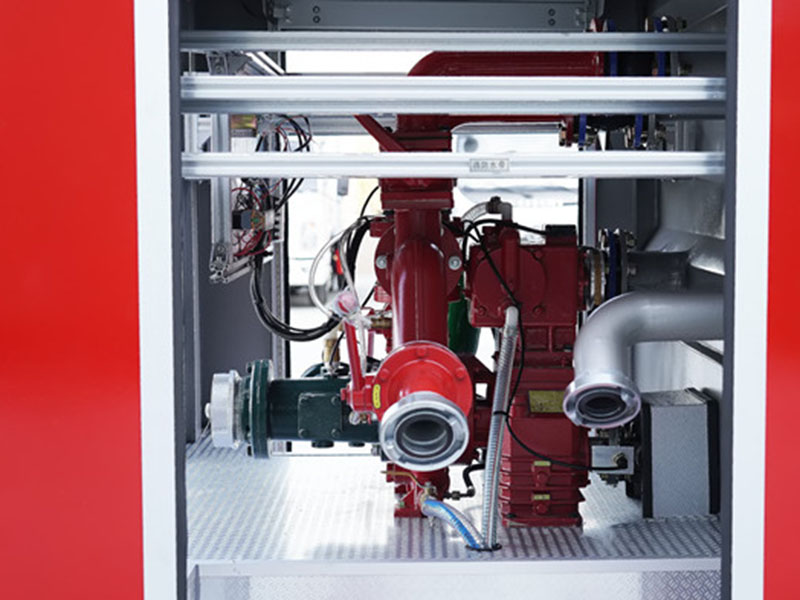

四、  消防泵及管路系统

消防泵：CB10/20常压消防泵

流    量：常压20L/s

压    力：常压1.0

安装型式： 后置

管路系统

吸水管路：水泵设有Φ100mm进水口，可从天然水源吸水或从液罐吸水。

出水管路：

 两侧各1个出水口；

 通过罐到罐顶部有1个直径≥89mm的水炮管路；

放余水管路：为保护水泵及各球阀，在管路中加装了放余水管路，并分别配有球阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，管路中配有一冷却水管路进出水管路中配不锈钢球阀。

五、  消防炮

型    号：PS20型消防炮

流    量：20（L/s）

射    程：水≥45m

压    力：1.0MPa

六、  取力器

型    式：全功率夹心取力器

冷却方式：强制式水冷

润滑方式：飞溅式油润滑

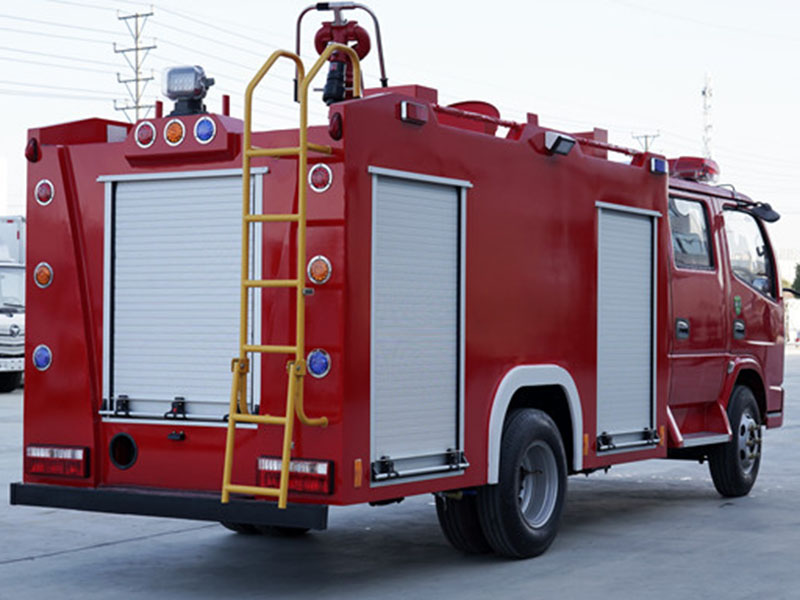

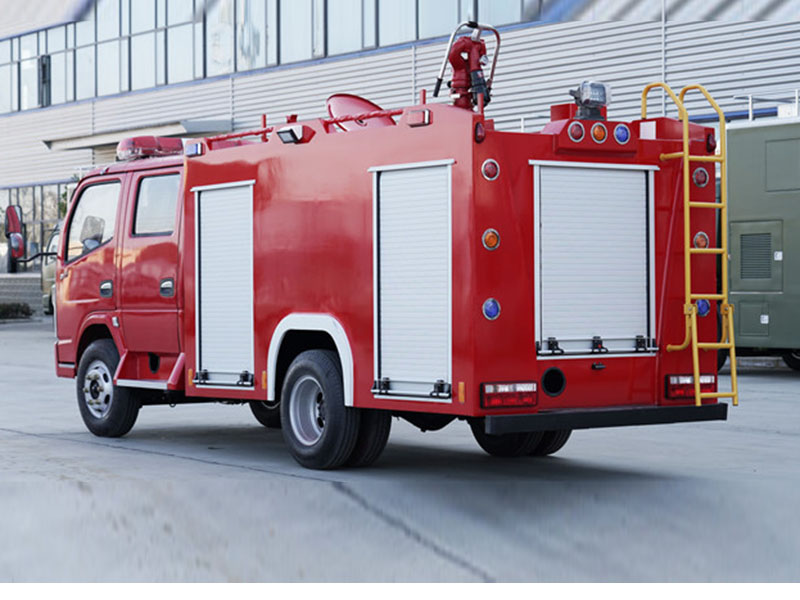

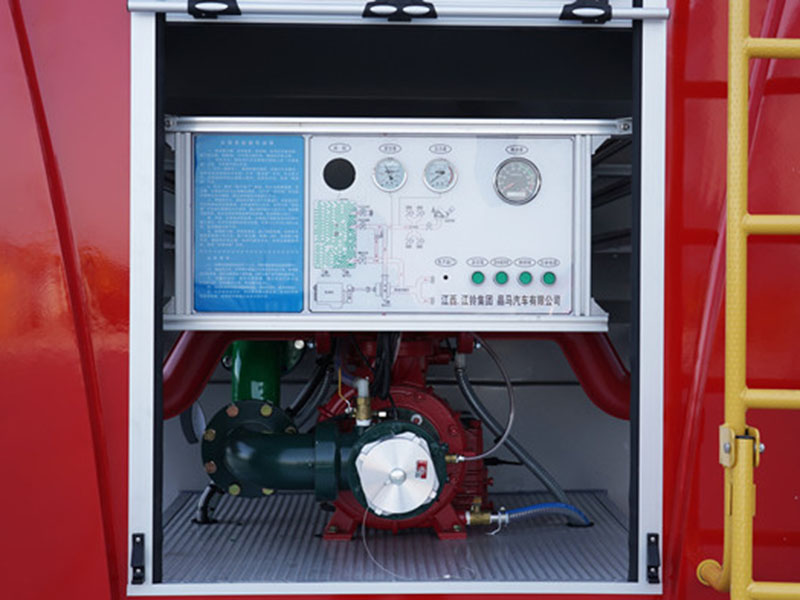

七、  器材箱及泵房

材    质：骨架为优质钢,蒙板为铝合金板粘接结构

结    构：器材箱内分隔采用型钢结构，牢固可靠，提高空间利用率和可变性。

开    门：器材箱左右两侧均有铝合金卷帘门，轻便可靠、噪音小。

器材布置原则

v   所有器材放置确保战斗展开时队员不干涉；

v   按照使用频率和器材重量及外形放置器材；

v   按照战斗编成和器材使用逻辑关系放置器材；

v   按照人体行为科学放置器材。

八、电器系统

车顶前面采用长排**（位于驾驶室前顶端）；

车顶后配有24V、60W照明灯1只；

车辆两侧上方配有爆闪灯；下方安装侧标志灯；

**报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

九、总体技术要求

1、整车性能符合GB7956《消防车性能要求及试验方法》的规定。

2、整车外观保持一定的平整度，且符合有关规定。

3、所有铆接保持一定的密度，符合企标规定。

4、所有焊接牢固，光洁，平整，符合企标规定。

5、所有操作开关、仪表、器材架及车辆均有符合规范的铭牌标志。

十、随车文件

1）底盘使用说明书                                                    2）底盘质量保修卡

3）底盘维修手册                                                        4）底盘合格证

5）随车工具清单                                                        8）消防车使用说明书

9）消防车消防器材清单                                          10）消防车合格证

器材配备表
