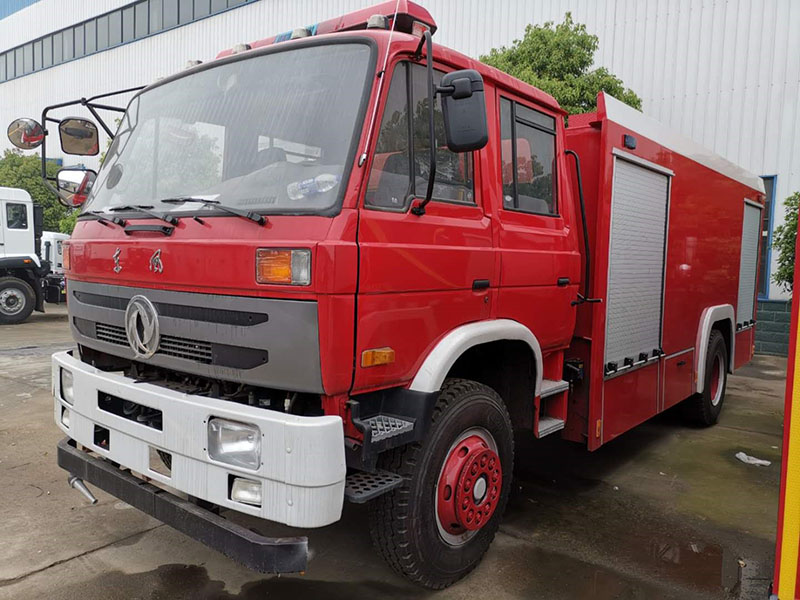

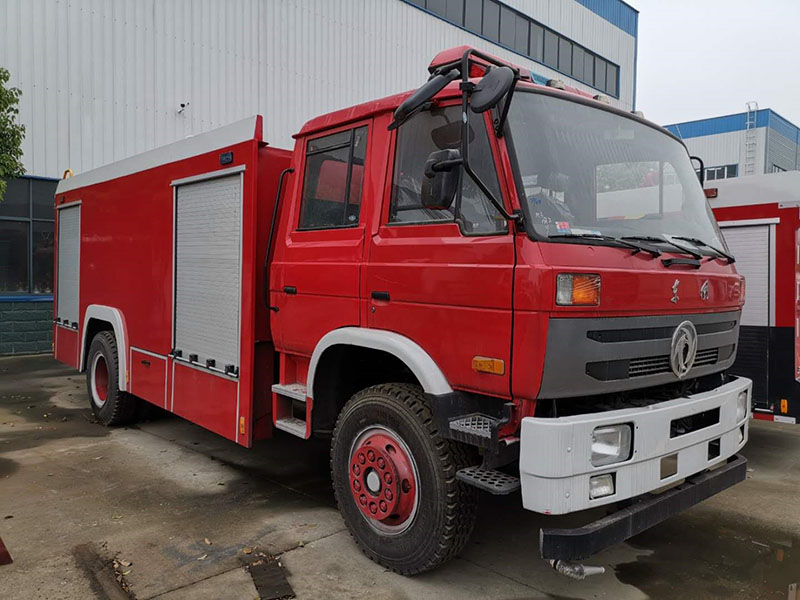

东风153水罐消防车（不上户）

整体结构及技术参数

1、底盘

1.厂家：东风汽车有限公司

2.型号：EQ1160HD4GJ、

3.驱动型式：4×2

4.轴距：4500mm

5.发动机型号：ISB190-40康明斯柴油发动机

6.发动机生产厂家：东风康明斯发动机有限公司

7.功率：140KW（190马力）

8.满载总质量：17680kg

9.额定载质量：8000kg

10.整备质量：9230kg

11.**车速：≥90km/h

12.外型尺寸：长×宽×高8035×2500×3400mm

2、驾驶室(乘员室)

结  构：四开门整体长头双排驾驶室，全钢框架焊接结构。

座位设置：前排2人，后排3人。

设  备：除原车设备外，100W**报器、回转**开关、取力器**开关及

指示灯。

3、液罐

装载量：水8000kg

材  质：优质碳钢板

板  厚：底板、前封板、后封板4mm，侧板、防荡板、顶板（防滑花纹钢板）

3mm

结  构：焊接式，内设防荡板

※ 1个人口孔，带快速锁紧及开启装置

       ※ 1个溢流阀装置

       ※ 1个液位指示装置

       ※ 1个排污口，手动阀**

4、消防泵

型 号：CB10/40

流 量： 40L/s

压 力： 1.0MPa

引水时间：≤35s（吸深7m时）

安装形式：后置式

5、消防炮

型 号：PS40

压  力：1.0MPa

流  量：40L/s

射  程：≥60m

回转角度：水平360°，俯仰-30°～80°

操作方式：手动

6、管路系统

内进水管路：1个Φ125mm的后进水，由罐体进入消防泵，装1只Φ125mm

蝶阀，连接液罐与水泵。

外进水管路：泵后侧有1个外进水口，其管径Φ125mm，接外吸管，管牙

接口（闷盖密封）；吸水管Φ125×2m(4根)。

出水管路：※ 水泵后侧有2个Φ80mm球阀**的常压出水口；2个Φ65mm球阀**的中压出水口；

※ 1个Φ80mm的炮管路，采用Φ80mm挠性接头，并用Φ80mm

球阀**。

注水管路：※ 1个Φ50mm的内注水管路，可通过水泵直接向罐内注水；

※ 在车身两侧各有1个Φ65mm的外注水口。

放余水管路：为保护水泵及各球阀，在管路的**处加装放余水阀。

冷却水管路：为使取力器在工作中应付各种复杂情况，配有冷却水管路及不锈钢球阀。

7、取力器

型  式：夹心式全功率

操  纵：手动**

冷却方式：强制式可调式水冷

润滑方式：飞溅式油润滑

8、泵房、器材箱

材  质：骨架、蒙皮为优质钢材，泵房壁板、器材箱底板及四壁面板均为优

质钢板。

结  构：泵房、器材箱为全钢框架焊接结构，器材箱左右两侧及泵房左右后

三侧均有铝合金帘子门。

9、附加电器系

※ 驾驶室顶部前端为长排**。
※ 车顶后配有12V、60W照明灯1只

※ 车辆两侧上方各配有两盏爆闪灯，下方安装安全标志灯，配有前、后示廓灯，两侧各一只转向灯，乘员室、器材箱、

泵房内均装有照明灯，并符合GB4785规定。

※ **报器功率为100W；**报器、**、爆闪灯电路为**式附加电路，**器件安装在驾驶室内。

※ 附加仪表、开关集中布置在**面板上，利于操作。仪表板上装有：真

空表、压力表各1只；消防泵转速表1只；液位指示装置

1个；泵房及器材箱灯开关等（仪表板设于泵房内）。

二、制造工艺

1、整车油漆采用国产优质漆；

2、所有操作开关、仪表、器材及车辆均有符合规范的铭牌标志；

3、整车性能符合GB7956《消防车消防性能要求及试验方法》的规定；

4、液罐符合GA39.4-92的规定；

5、车顶设有防护栏板、防滑花纹板；

6、车辆后尾部右侧设有上下人梯。

三、器材布置要求与配置标准

※ 站在地面或踏板上2个动作内取用任何器材。

※ 器材布置紧凑、装夹牢固，取用方便。

※ 使用防锈、防振、防脱落、防划伤的专用夹具固定器材表中所有器材。

※ 备胎安装在车尾下方。

※ 常规器材：见附表一

四、质量保证

为贯彻“用户**上”的宗旨，本厂本着为用户服务，对用户负责，

让用户满意，使用户放心的原则，郑重向您承诺：

1．加强质量管理，建立完善的质量体系，确保为用户提供合格满意的产品，保证做到出厂产品达到**标准及合同要求。

2．底盘及消防泵、取力器、消防炮等主要总成件按原生产厂的

     “三包”原

则处理。

3．器材箱、泵房等保质期1年，保质期内非人为原因的损坏和生产质量问题本厂负责免费维修。

4．电器、灭火器材、液压系统为易损件，保质期三个月。

5．本厂所供产品在质包期后的维修只收取材料费。

6．本厂产品，若因设计和制造等原因引起的缺陷和损坏，一年内本厂负责免费维修。

五、售后服务承诺

1.本厂实行长期售后服务，并实行“24小时应答制”。

2.保证为用户提供优质的售前、售中、售后服务，为用户介绍产品的性能和使用要求，提供有关的技术资料，当好用户的参谋，免费为用户进行必要的产品使用知识培训和设备维护保养。

3.产品在使用过程中，发现质量问题，在接到用户通知后4小时内做出处合理意见，及时派技术人员上门解决问题。

4.培训方案

（1）交货前培训：用户可派学员在车辆生产期间到我厂实地参与整车生产。我厂提供一切方便利于学员掌握技术。

（2）交货培训：交车时我厂负责现场指导，包括底盘驾驶、水泵管路、附加电器、附加传动、附加冷却的操作等及其它注意事项。

（3）使用期间发现问题厂方负责及时解决。

5.易损件供应方案

（1）底盘易损件与当地底盘厂服务站联系。

（2）消防专用设备如水泵、炮、取力器等，在我方接到用户传真后与配套厂及时联系，按第五条提供服务。

（3）其他如专用灯泡、消防专用仪表等，在我方接到用户传真后，按第五条提供服务。










随车器材配备表（见附表一）
附表：
